Moku:Pro

Самая мощная платформа для Ваших исследований.

Ключевые моменты
/
Инструменты
/
Шумоподавление
/
Технические характеристики
/
Купить

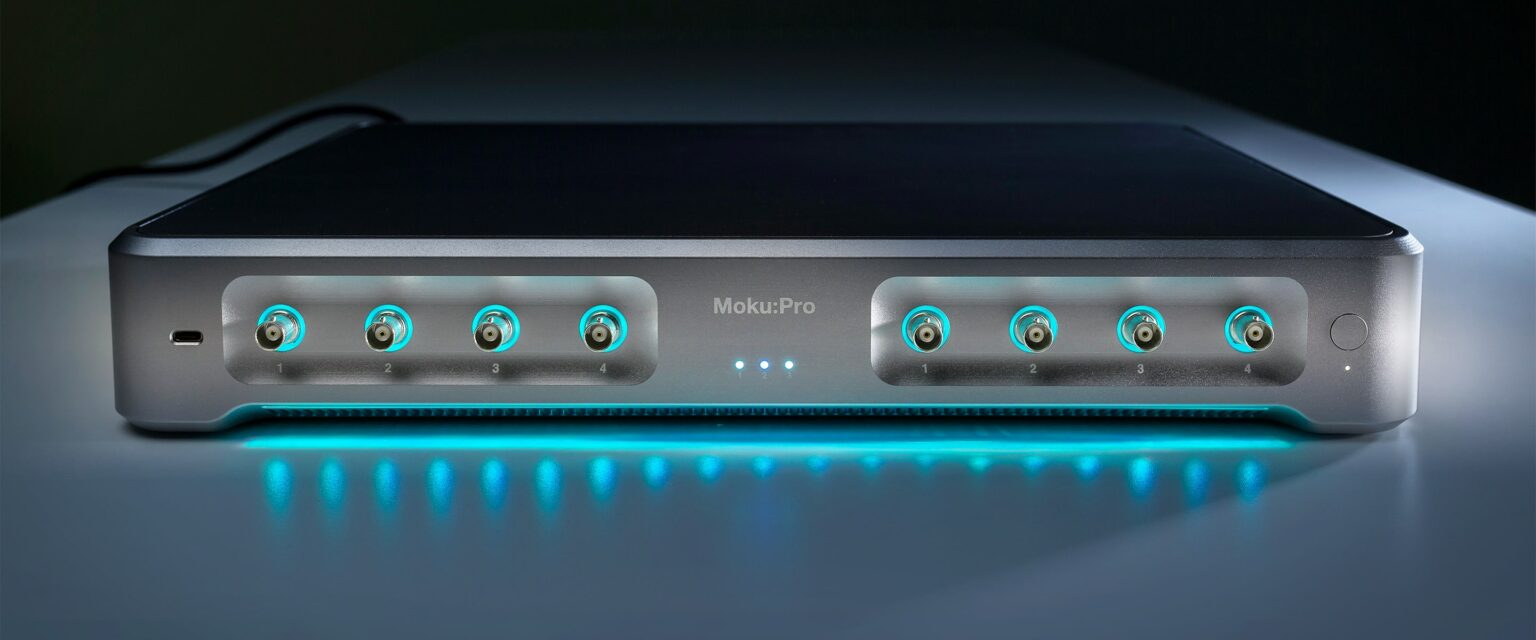

Moku: Pro - это платформа программно-определяемых инструментов нового поколения, обеспечивающая высокую производительность и гибкость. Мощная ПЛИС Xilinx Ultrascale+ сочетается с аналоговым интерфейсом с высокой пропускной способностью, надежной сетью и хранилищем. Набор программно-определяемых инструментов Moku: Pro поддерживает высокоскоростной сбор данных, обработку и визуализацию данных, генерацию сигналов и приложения управления в режиме реального времени. Наш запатентованный гибридный интерфейсный модуль выполняет частотно-зависимое смешение сигналов от нескольких АЦП, обеспечивая исключительные шумовые характеристики для частот от акустических до радиочастот.

Moku:Pro - Самая мощная платформа для Ваших исследований.

Гибкость без компромиссов

4 аналоговых
входа

до 600 МГц, 5 GSa/s

4 аналоговых
выхода

до 500 МГц, 1.25 GSa/s

Высокоскоростное хранилище

120 GB SSD onboard

Характеристики
шума

500 мкВ RMS при входной полосе пропускания 600 МГц

Стабильность
часов

0.3 ppm

Задержка ввода к выводу

< 650 нс

Удобное подключение

Wi-fi, Ethernet, USB

Встроенная ПЛИС

Xilins Ultrascale+

Moku: Pro содержит набор из 9 инструментов

Высочайшее качество измерений и множество инструментов в одном устройстве.

Синхронный усилитель
Поддерживает двухфазную демодуляцию (XY / Rθ) от постоянного тока до 600 МГц с динамическим резервом более 120 дБ. Технология смешанного АЦП обеспечивает стабильно низкий уровень шума (всего 30 нВ / √Гц при 100 Гц) во всем спектре, от акустического до высокочастотного. Интегрированный ПИД-регулятор может быть размещен после этапа демодуляции для приложений с фазовой автоподстройкой частоты. Он также оснащен встроенным 4-канальным осциллографом и регистратором данных, что позволяет вам наблюдать внутренние сигналы со скоростью до 1,25 Гвыб / с и регистрировать данные со скоростью до 10 Мвыб / с.
Генератор сигналов произвольной формы
Может генерировать пользовательские сигналы, содержащие до 65 536 точек с частотой дискретизации до 1.25 Гвыб /с. Формы сигналов можно загружать из файла или вводить в виде кусочной математической функции, содержащей до 32 сегментов, что позволяет генерировать сигналы действительно произвольной формы. В пакетном режиме генерация сигнала может запускаться из входных каналов в режимах запуска или n циклов. В импульсном режиме сигналы могут выводиться с более чем 250 000 циклов мертвого времени между импульсами.
Осциллограф
Осциллограф 5 Гвыб / с имеет 4 высокоскоростных входных канала со сверхмалым шумом и аналоговой полосой пропускания 600 МГц. Инновационная технология смешанного АЦП объединяет информацию от 10-битных и 18-битных АЦП для охвата широкого спектра, обеспечивая лучшие в своем классе характеристики входного шума 30 нВ / √Гц при 100 Гц с широким динамическим диапазоном. Встроенные четырехканальные генераторы сигналов способны формировать сигналы с максимальной полосой пропускания 500 МГц.
Анализатор частотных характеристик
Позволяет измерять частотную характеристику системы как по величине, так и по фазе, используя выходной синусоидальный сигнал с разверткой от 10 мГц до 300 МГц. Уровень шума составляет -135 дБмВт во всем частотном диапазоне. Выберите от 32 до 512 точек на развертку и настройте время установления и усреднения, чтобы сбалансировать общую длительность развертки и отношение сигнал / шум. Moku: Pro оснащен четырьмя входами и выходами, позволяющими проводить дифференциальные или логометрические измерения.
Генератор сигналов
Позволяет генерировать четыре независимые формы сигналов с максимальной полосой пропускания 500 МГц. Выберите между синусоидальной, квадратной, пилообразной или импульсной формой сигнала постоянного тока. Доступна широкополосная модуляция по фазе, частоте или амплитуде или генерируйте запускаемые пакеты или развертки от внутреннего или внешнего источника.
ПИД-контроллер
Имеет четыре полностью настраиваемых ПИД-регулятора. Это позволяет использовать их в таких приложениях, как стабилизация температуры и тока лазера. ПИД-регулятор также можно использовать в качестве компенсатора опережения-запаздывания путем насыщения интегрального и дифференциального контроллеров независимыми настройками усиления.
Фазометр
Измеряет фазу (относительно опорной частоты) до четырех входных сигналов с точностью лучше 6 мкрадиан в диапазоне от 1 кГц до 300 МГц. Основанный на цифровой архитектуре фазовой автоподстройки частоты, фазометр Moku: Pro обеспечивает исключительный динамический диапазон, нулевое мертвое время и точность измерений, превосходящую характеристики обычных синхронизированных усилителей и частотомеров.
Регистратор данных

Позволяет записывать данные на внутренний твердотельный накопитель объемом 120 Гб с частотой дискретизации до 10 Мвыб/с. Четыре входа оснащены сдвоенными 10-битными и 18-битными АЦП. С применением технологии смешения АЦП измеряемый входной шум 30 нВ / √Гц при 100 Гц, что обеспечивает регистрацию данных со сверхнизким уровнем шума для частот от акустических до радиочастот. Moku: Pro также оснащен входом / выходом для тактовой синхронизации 10 МГц и четырьмя выходами по 500 МГц, что обеспечивает гибкую интеграцию с другой электроникой.
Анализатор спектра
Позволяет наблюдать входные сигналы в частотной области от постоянного тока до 300 МГц с ультранизким уровнем шума. Просматривайте четыре канала данных одновременно с полосой разрешения всего 2.2 Гц при минимальной полосе обзора 100 Гц. Анализатор спектра также имеет четыре встроенных генератора сигналов, способных генерировать синусоидальные волны с частотой до 500 МГц.

Программно-определяемое оборудование

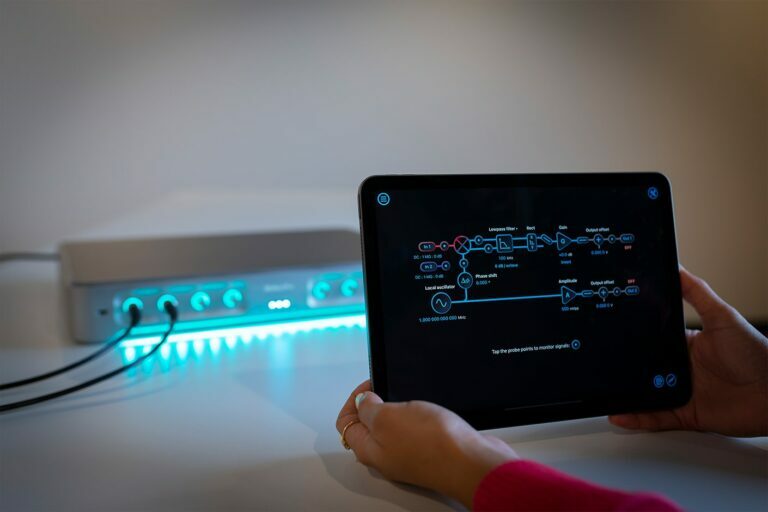

Moku: Pro - самая продвинутая система из набора программно-определяемых инструментальных платформ Moku. Используя мощность ПЛИС в сочетании с высококачественным аналоговым интерфейсом, Moku:Pro позволяет размещать несколько инструментов на одной аппаратной платформе без ущерба для технических характеристик или точности. Такой подход к испытательному оборудованию позволяет легко масштабировать и расширять объем исследований.

Смешанные АЦП

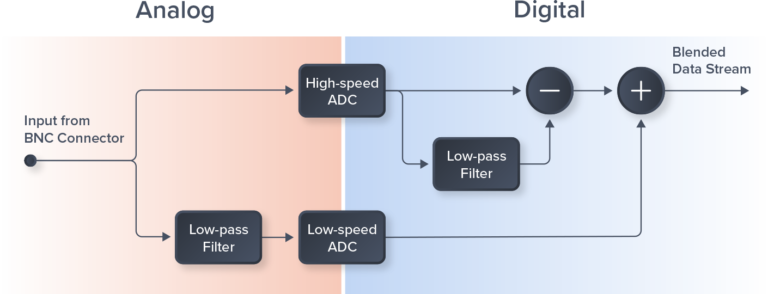

В тестах и измерениях гибкость обычно требует компромиссов в производительности. Мы преодолеваем эти компромиссы, используя сигналы от 10-битного АЦП 5 Гвыб / с и 18-битного АЦП 10 Мвыб / с в запатентованной схеме смешивания, чтобы обеспечить низкий уровень шума и широкий динамический диапазон от 10 Гц до 600 МГц. . Это достигается за счет цифрового кроссовера, состоящего из сбалансированных фильтров верхних и нижних частот, которые реализуют смешивание в реальном времени потоков данных двойного АЦП.

Moku:Lab обеспечивает низкий уровень шума и широкий динамический диапазон 10 Гц - 600 МГЦ за счет технологии смешения АЦП.

Возможность использования нескольких инструментов одновременно

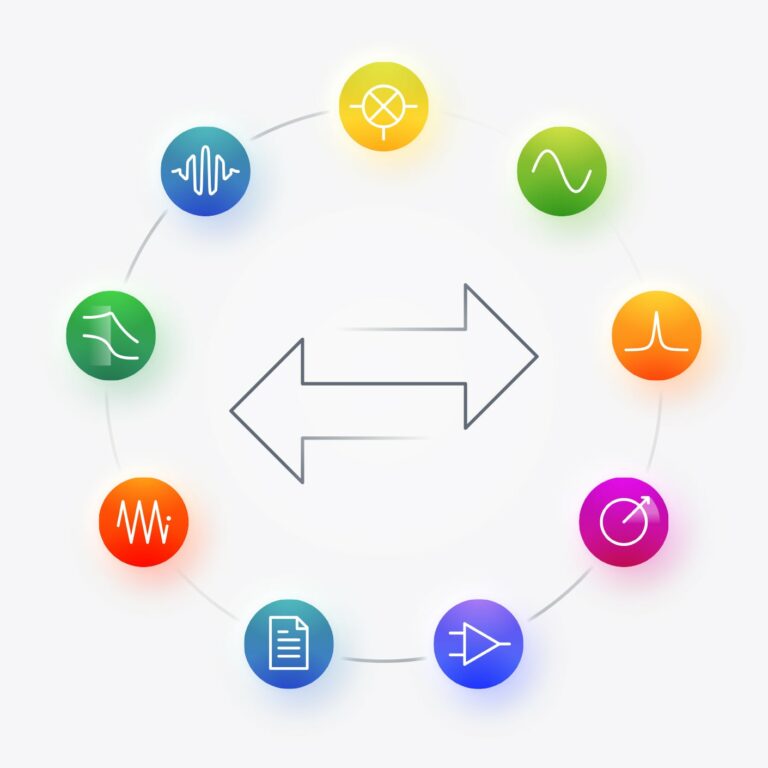

Для Moku:Pro доступен запуск сразу нескольких инструментов одновременно на одном устройстве Moku: Pro. Вы можете размещать инструменты максимум в четырех виртуальных «слотах», динамически добавляя или удаляя инструменты Moku: Pro в любой из четырех слотов. Например, вы можете добавить осциллограф в слот 1, анализатор спектра в слот 2, развернуть ПИД-регулятор в слоте 3, при этом поддерживая непрерывность фазы на генераторе сигналов, работающем в слоте 4. Каждый слот имеет выделенный доступ к аналоговым входам и выходы, что позволяет запускать весь набор инструментов с помощью всего одного устройства.

Этой осенью пользователи смогут запускать несколько инструментов одновременно на одном Moku: Pro.

Доступ к ПЛИС

Опытные пользователи могут использовать доступ к ПЛИС Moku: Pro для реализации пользовательской цифровой обработки сигналов, написав свой собственный VHDL код. Доступ к этому облачному инструменту осуществляется непосредственно из браузера, что позволяет вам разрабатывать, компилировать и развертывать пользовательские алгоритмы на вашем Moku: Pro без загрузки программного обеспечения.

Ваши настраиваемые инструменты будут иметь доступ к стандартным ресурсам Moku: Pro, таким как аналоговые входы и выходы. Пользовательские инструменты также могут быть размещены в отдельных слотах для инструментов в режиме нескольких инструментов. Вы можете подключить созданный Вами инструмент к набору инструментов от Liquid Instruments, чтобы обеспечить высококачественный пользовательский интерфейс и облегчить отладку. Программирование и компиляция выполняются с помощью стандартного кода VHDL, что позволит вам работать с инструментами высокого уровня от сторонних производителей. Инструмент компиляции Moku: Pro обеспечивает эффективную и простую в использовании альтернативу работе с платами разработки FPGA для раннего прототипирования.

Реализуйте Ваши алгоритмы обработки цифровой обработки сигналов
на ПЛИС Moku:Pro

*доступно в полной версии Moku:Pro

Не требуется установки дополнительного программного обеспечения
Написание кода, компиляция и развёртка программы происходит прямо в браузере. Вся тяжелая работа по компиляции выполняется в облаке, что делает её быстрой и беспроблемной.
От идеи до реализации - минуты, а не месяцы
Cloud Complile разработан для исследователей, которым нужен максимальный контроль над экспериментом и уникально настраиваемое тестовое оборудование. Все входы, выходы и интерфейсы предварительно настроены, что упрощает взаимодействие с реальными сигналами. Больше не нужно работать с платами разработки, писать драйверы для АЦП и настраивать интерфейсы. Теперь дорогостоящую работу программирования ПЛИС Вы можете выполнить сами, а также сэкономить время для обдумывания других этапов эксперимента.
Moku:Pro создан для совместного использования
Ваши битовые потоки могут работать на любом Moku:Pro (в режиме нескольких инструментов), даже если у его владельца нет Cloud Compile, что позволяет легко делиться своими разработками с коллегами.
Удобный пользовательский интерфейс в реальном времени для ваших разработок на ПЛИС в режиме мульти-инструмента
С режимом мульти-инструмента на Moku:Pro Ваши разработки на ПЛИС будут иметь полностью функционирующий пользовательский интерфейс.
Комбинируя Ваши разработки со стандартными инструментами, Вы можете воспользоваться удивительным пользовательским интерфейсом Moku:App, включая интерактивные графики с аппаратным ускорением, измерения, а также высокоскоростное сохранение и регистрацию данных.
Построен на стандартном отраслевом HDL и совместим со сторонними инструментами
Поскольку Cloud Compile основан на отраслевом стандарте HDL, он автоматически совместим с большой экосистемой высокоуровневых инструментов генерации кода и моделирования. Например, если Вы ищете альтернативу VHDL или Verilog , то вы можете работать в MATLAB или Simulink для создания cloud Compile-совместимого кода с HDL Coder.

Технические характеристики Moku:Pro

Moku:Lab Характеристики шума

"Шум входного напряжения" описывает минимальный уровень шума аналоговых входов и представлен в виде спектральной плотности амплитуды (величина шума входного напряжения на разных частотах, нормированная на полосу пропускания 1 Гц). Невозможно разрешить характеристики сигнала ниже минимального уровня шума. Шум входного напряжения является ключевой характеристикой синхронизированных усилителей, анализаторов спектра и осциллографов, поскольку он может ограничивать отношение сигнал / шум (SNR) в приложениях со слабым сигналом.

Шум входного напряжения

Moku:Pro имеет минимальный уровень шума аналоговых входов

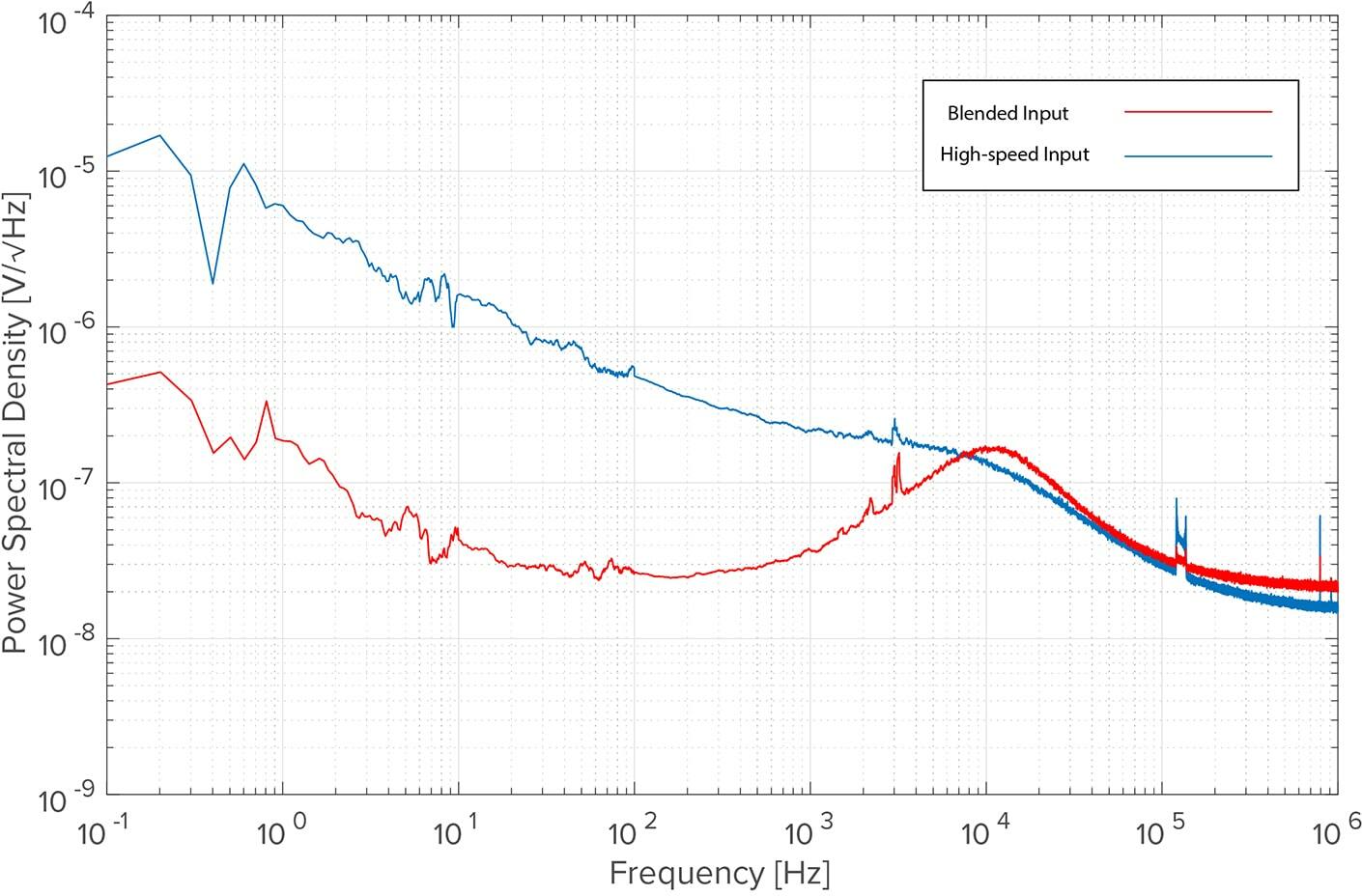

Наши алгоритмы ПЛИС автоматически и интеллектуально смешивают высокоскоростные и низкоскоростные сигналы от 10-битных и 18-битных АЦП для оптимизации шумовых характеристик во всем частотном диапазоне.

Вместо того, чтобы просто сосредоточиться на минимизации общего шума, сеть фильтрации спроектирована таким образом, чтобы сохранить частотную характеристику с единичным усилением для сигнала.

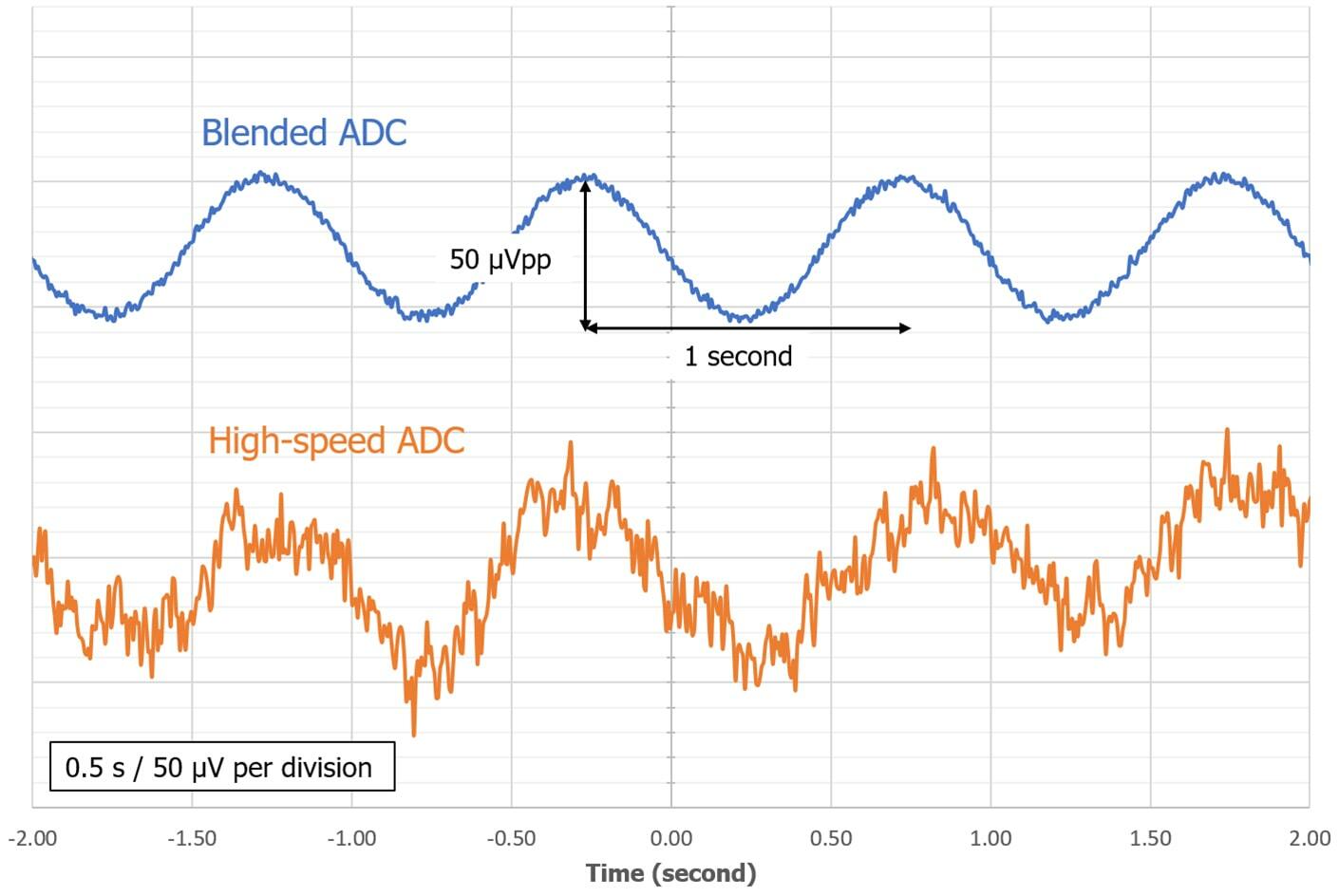

На этом рисунке вы можете видеть, что шумовые характеристики довольно низкие при 30 нВ√Гц при 100 Гц и остаются низкими во всем частотном диапазоне.

Технология смешения АЦП

Перекрестные помехи АЦП относятся к помехам от одного АЦП к другому и измеряются в диапазоне от 120 МГц до 1 МГц, где перекрестные помехи радиочастоты (РЧ) являются наиболее серьезными. Перекрестные помехи возникают из-за передачи электромагнитного излучения от одного проводящего элемента (провода) к другому. Провода в электронных схемах действуют как антенны.

Перекрестные помехи АЦП

Выберите свой собственный Moku: Pro

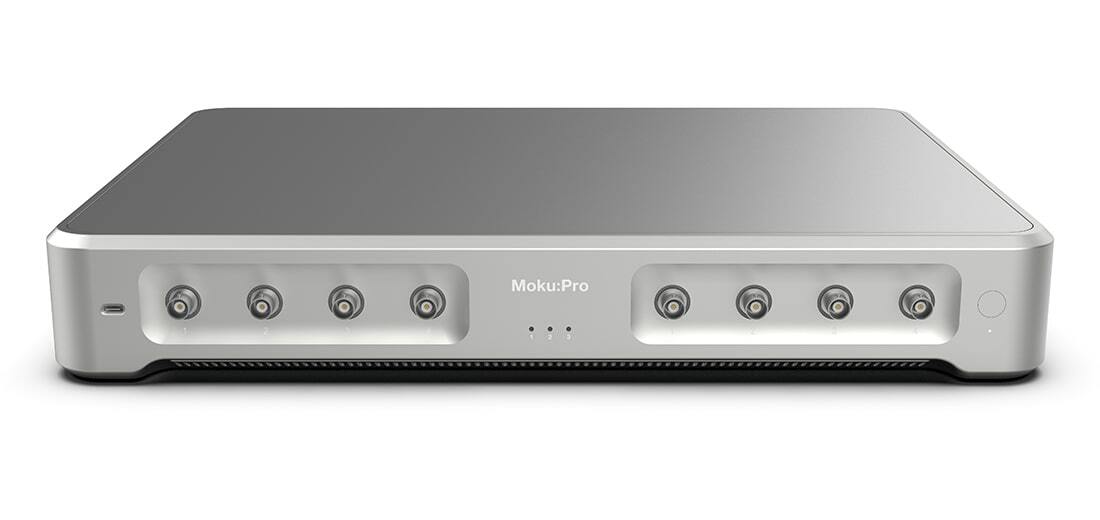

Купить Moku:Pro у официального дистрибьютора Liquid Instruments на территории России

Выбирайте испытательный стенд с несколькими специализированными приборами, более широкой полосой пропускания, низким уровнем шума, большим количеством каналов и большей выходной мощностью, чем когда-либо прежде.

Выбрать конфигурацию

Откройте для себя Moku:Go и Moku:Lab

Moku:Go

Moku: Go - это комплексная инженерная лабораторная платформа, позволяющая студентам активно изучать ключевые концепции от схемотехники до проектирования. Moku: Go имеет очень компактные размеры и оснащен 8 инструментами и дополнительными программируемыми блоками питания. Это устраняет необходимость в громоздких настольных инструментах и дает студентам возможность учиться, где бы они ни находились.

Подробнее

Moku:Lab

Moku: Lab - это реконфигурируемая аппаратная платформа, которая сочетает в себе мощность цифровой обработки сигналов ПЛИС с универсальными аналоговыми входами и выходами. Это упрощает рабочий процесс, предоставляя Вам доступ к 12 высокопроизводительным приборам.

Подробнее
